混凝土温湿度监测-LoRa无线应用方案

1背景

什么是混凝土标准养护室

混凝土标准养护室是一种具备特定温度湿度,用于存放混凝土试块、水泥试块、砂浆、保温材料、涂料、结构胶等建筑材料的房间。

什么是混凝土的养护

混凝土的性能主要表现为物理力学性能和耐久性,而物理力学性能主要是混凝土的强度,混凝土强度是一个渐进发展的过程,其发展的程度和速度取决于水泥的水化状况,而温度和湿度是影响水泥水化速度和程度的重要因素。因此,混凝土成型后,必须在一定时间内保持适当的温度和足够的湿度,以使水泥充分水化,这就是混凝土的养护。

行业规范

为与国际接轨,国家建设部和国家质量监督检验检疫总局联合发布了中华人民共和国国家标准GB/T50081-2019《混凝土物理力学性能试验方法标准》,新标准对原标准中标准养护室的温度和湿度提出了更高的要求,由原来的温度20±3℃,湿度为95%以上的标准养护室,修订为与ISO试验方法一致的温度20±2℃

混凝土养护室温湿度智能控制仪是专用于混凝土试验室的养护设备,符合国家GB/T50081-2019《混凝土物理力学性能试验方法标准》:确保混凝土标养室温度20℃±2℃、相对湿度95%RH以上。

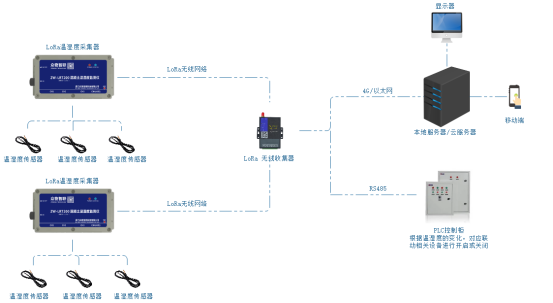

2、方案框图


方案框图

设备简介:

LoRa混凝土监测仪支持3路温湿度采集,采用电池供电。用于采集温湿度传感器数据以及将数据传输至LoRa无线收集器(LoRa网关)。

温湿度传感器:采用预埋式温湿度传感器,用于监测混凝土的温湿度变化。

LoRa无线收集器:具有LoRa串口网关、LoRa以太网网关、LoRa 4G无线网关三款网关。用于收集温湿度采集器数据,以及将数据上报至云平台或本地服务,也可以通过RS485与PLC连接进行联动控制。


3、方案优势

1、免布线,成本低,通过LoRa无线网络,可实现传感器采集端到服务器端的全程无线传输,省去有线方案的各项成本。

2、将不同长度的温度传感器在混凝土浇灌时候埋于不同深度和方向,将温湿度传感器置于混凝土表面,四路同时采集混凝土某块区域不同方向和深度的温湿度。

3、根据实际温差情况PLC自动进行喷水等降温措施,整个检测、自动控制过程,手机端和电脑端可以实时监测、查看。

4、基于时分多址、码分多址及调频技术上,我司自主研发的LoRa无线组网,具有更强的抗干扰能力和更远的通信距离,提高频率的利用率。有效避免LoRa网络中的数据碰撞、增大组网容量。
